Filtre haut-parleur 3 voies pour enceinte 4 haut-parleurs

Filtre passif 3 voies pour enceinte colonne – 3 ou 4 haut-parleurs

Séparation précise des fréquences et configuration flexible

Un filtre passif est un élément essentiel dans tout système multivoie : il permet de répartir le signal audio entre les différents haut-parleurs afin que chacun reproduise uniquement la bande de fréquences qui lui est destinée.
Résultat : une restitution sonore plus propre, plus équilibrée et nettement plus naturelle.

Une solution polyvalente pour enceintes colonne 3 voies

Ce filtre a été spécialement conçu pour les enceintes colonne équipées de 3 ou 4 haut-parleurs, offrant une grande flexibilité de configuration.

Il permet de piloter :

• 2 boomers
• 1 médium
• 1 tweeter

ou une configuration 3 voies classique en utilisant ou non la seconde sortie basses selon le montage souhaité.

Performances acoustiques

Grâce à ses fréquences de coupure optimisées, ce filtre assure une transition fluide entre les registres :

• 850 Hz (grave / médium)
• 5000 Hz (médium / aigu)
• Pente de filtrage : 6 dB/octave

Ce type de filtrage progressif est reconnu pour offrir une écoute douce et naturelle, avec une excellente cohérence de phase.

Caractéristiques techniques

• Type : filtre passif 3 voies
• Puissance admissible : 50 à 150 W
• Impédance : 4 à 8 Ohms
• Fréquences de coupure : 850 Hz / 5000 Hz
• Pente : 6 dB/octave
• Dimensions : 110 × 70 mm
• Poids : 170 g

Avantages

• Séparation claire des fréquences audio
• Compatibilité avec configurations 3 ou 4 haut-parleurs
• Connexions simples par borniers
• Rendu sonore plus fluide et naturel
• Intégration facile dans la majorité des enceintes colonne

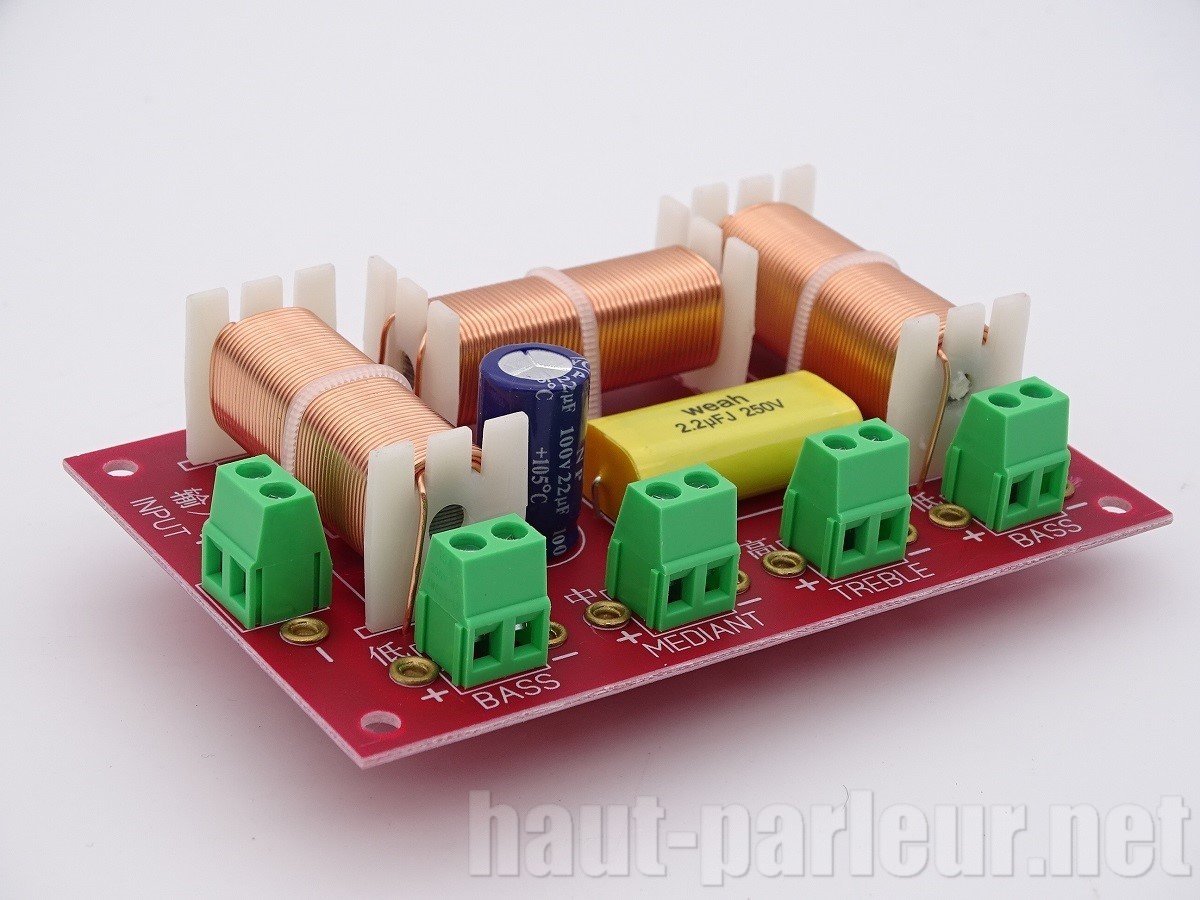

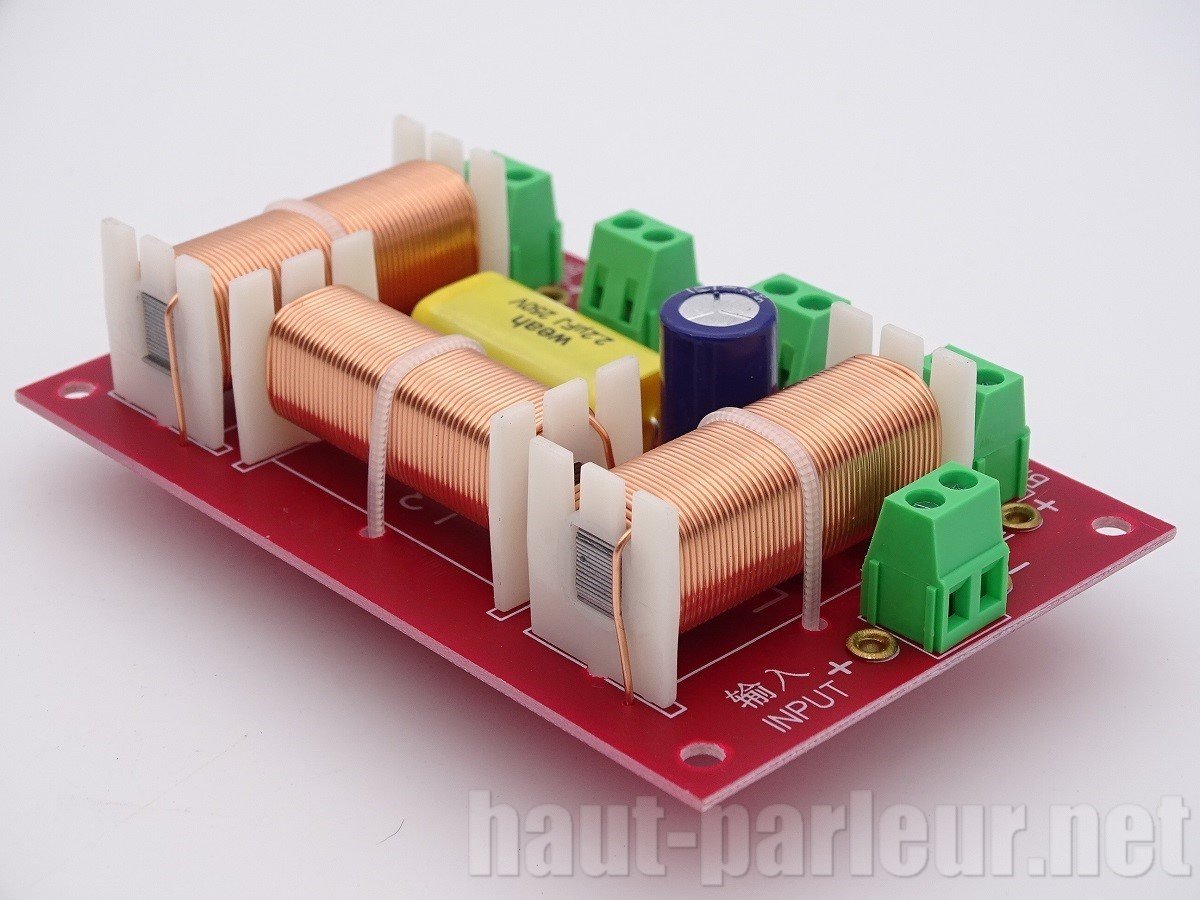

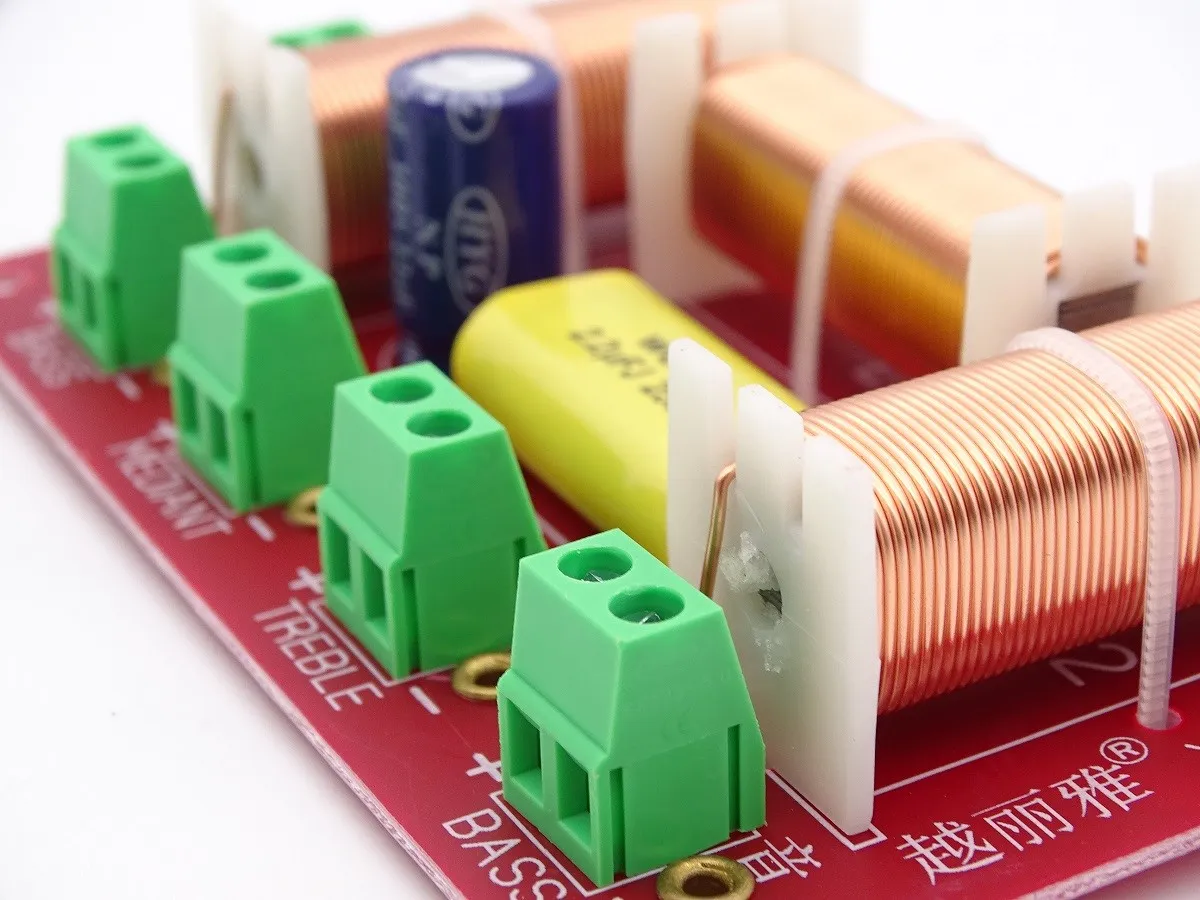

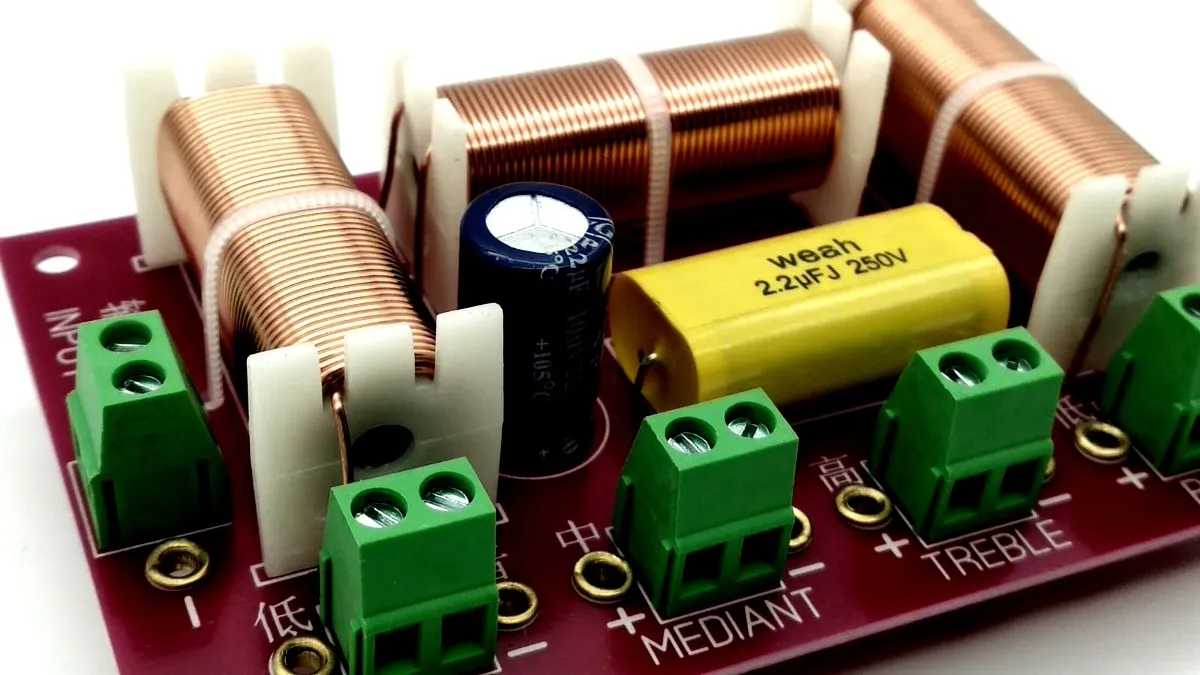

Branchement

• INPUT + / INPUT - : entrée amplificateur

Sorties basses (x2)

• BASS + / BASS -
• BASS + / BASS -

Sortie médium

• MEDIUM OUT + / MEDIUM OUT -

Sortie aigu

• TREBLE + / TREBLE -

Une solution simple et efficace pour optimiser les enceintes colonne 3 voies et améliorer la cohérence sonore de l’ensemble du système.
