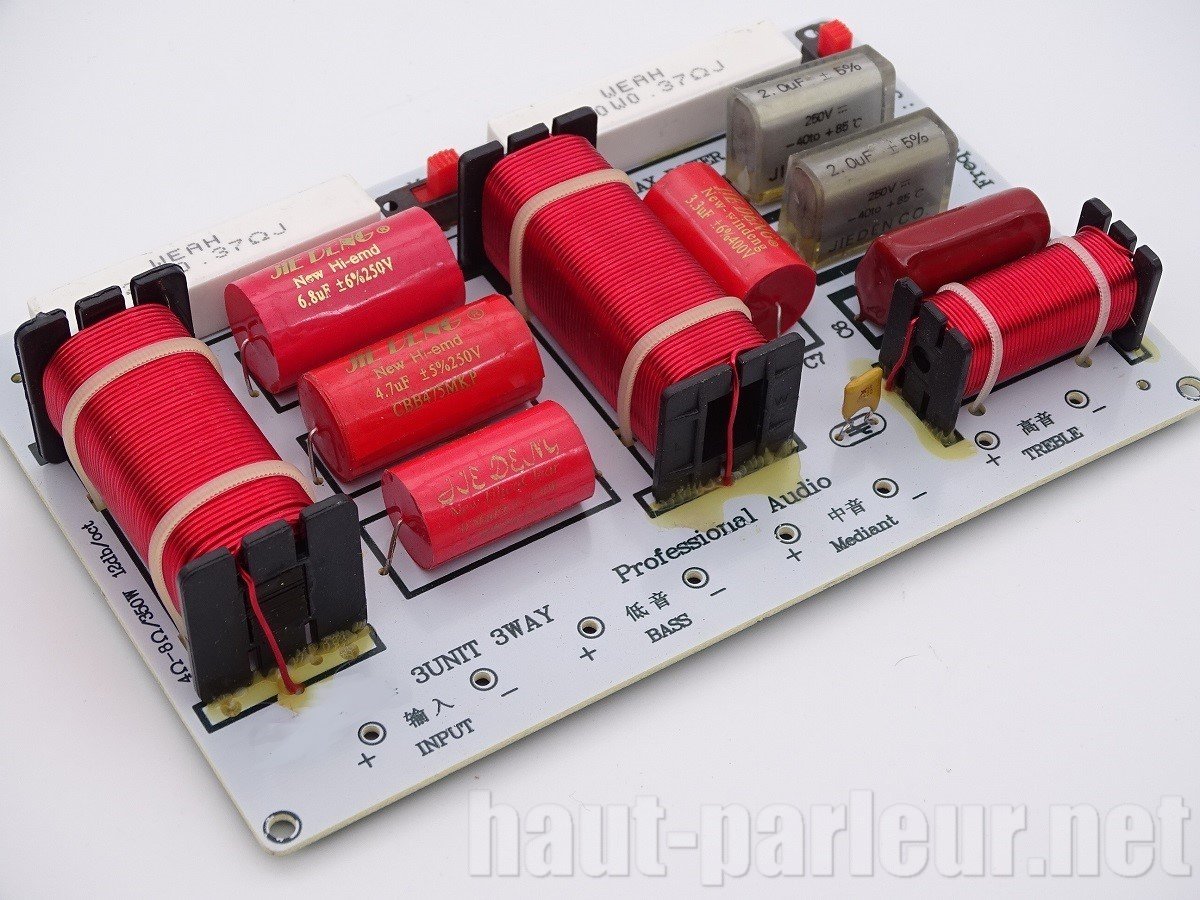

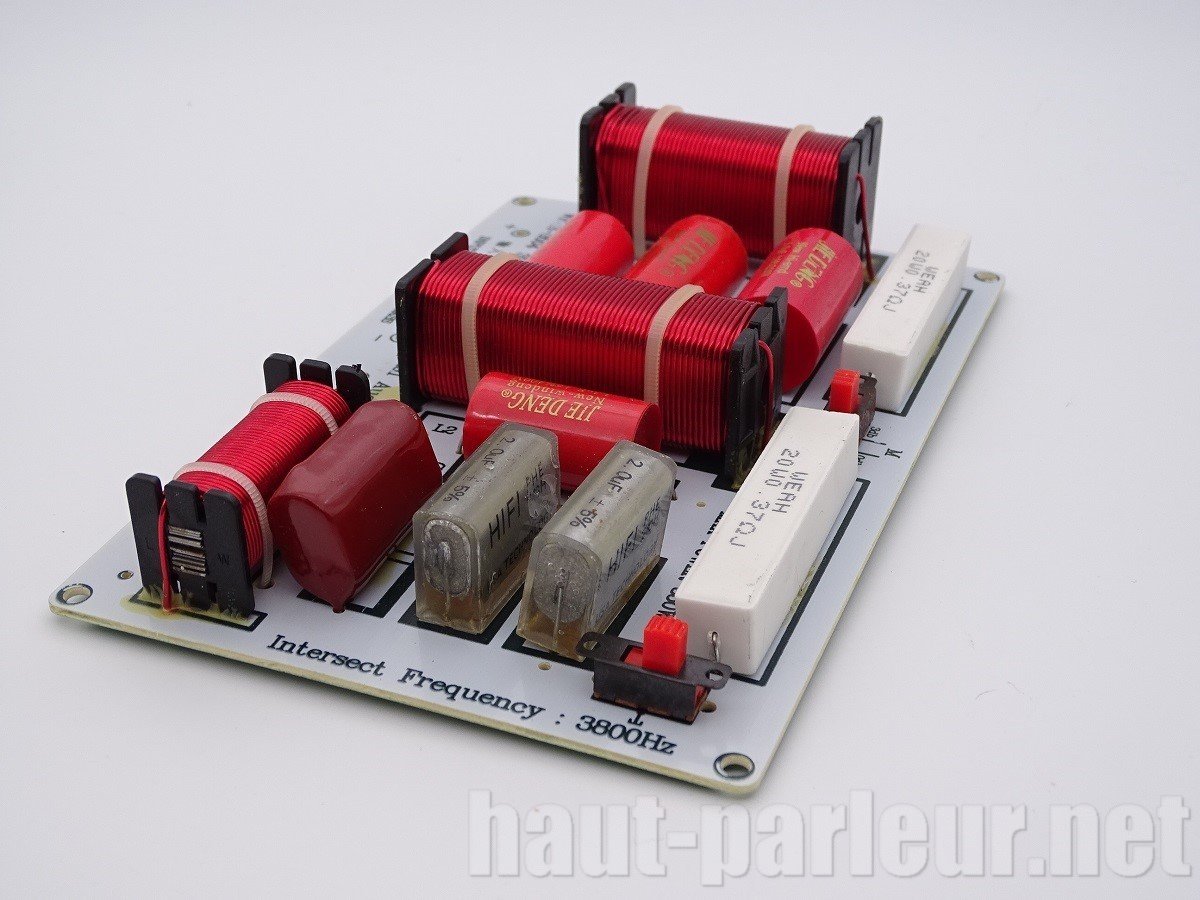

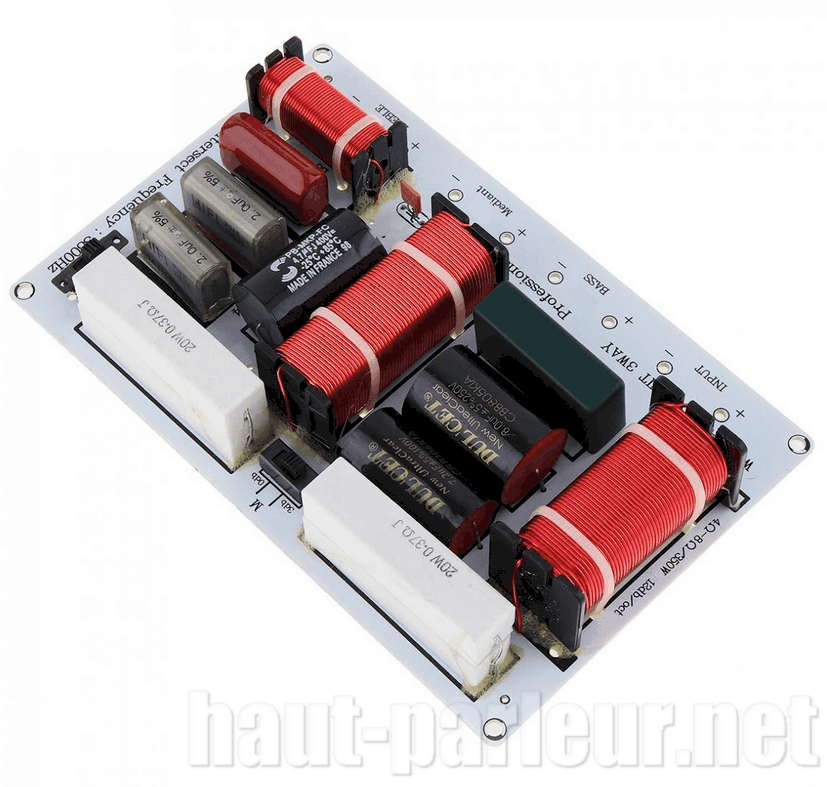

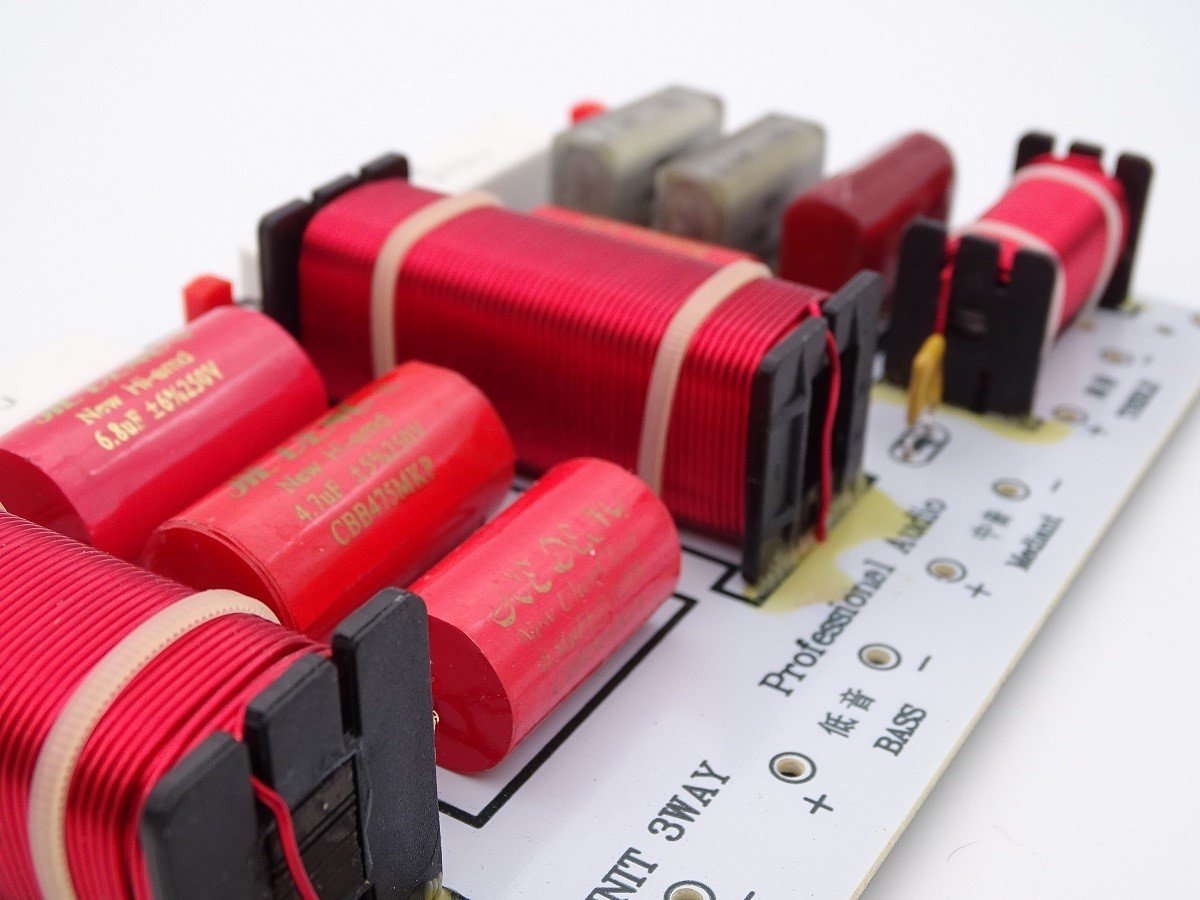

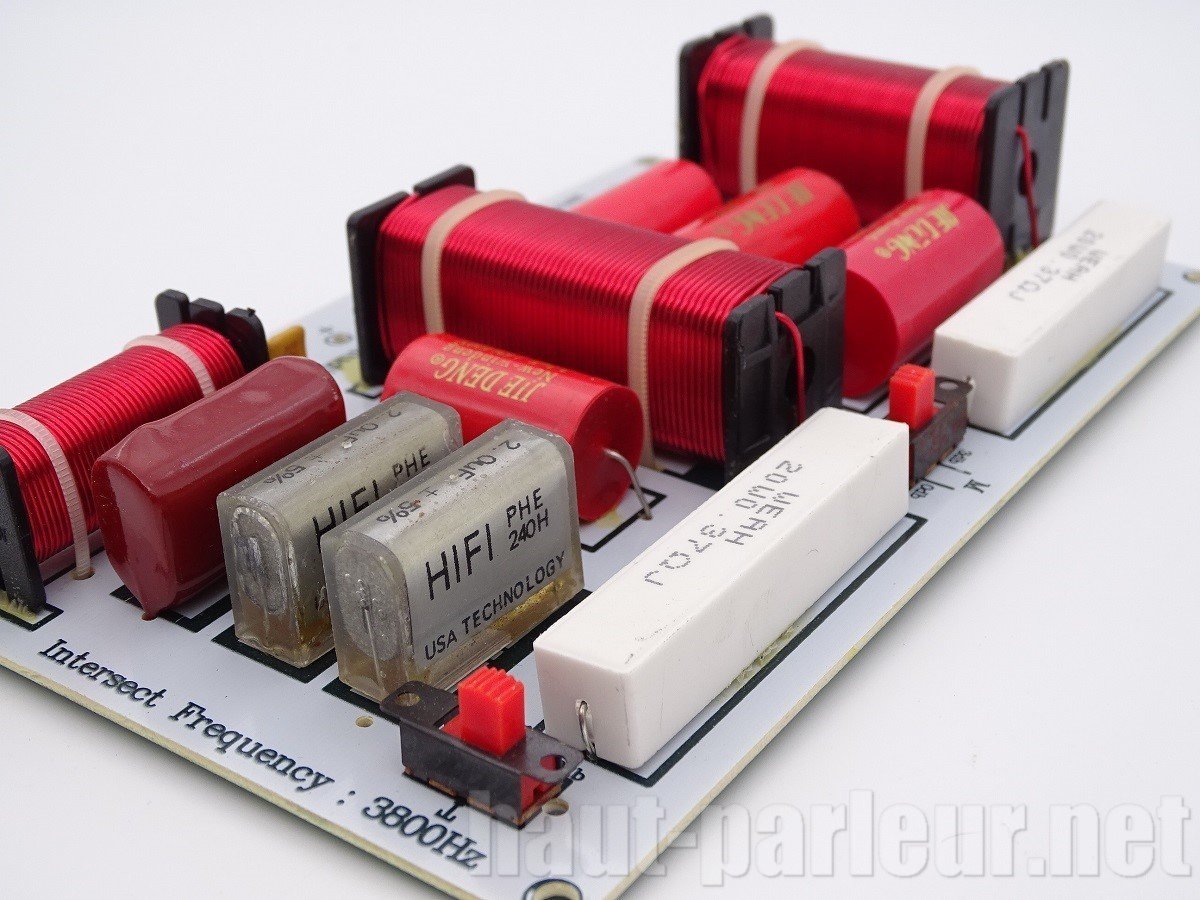

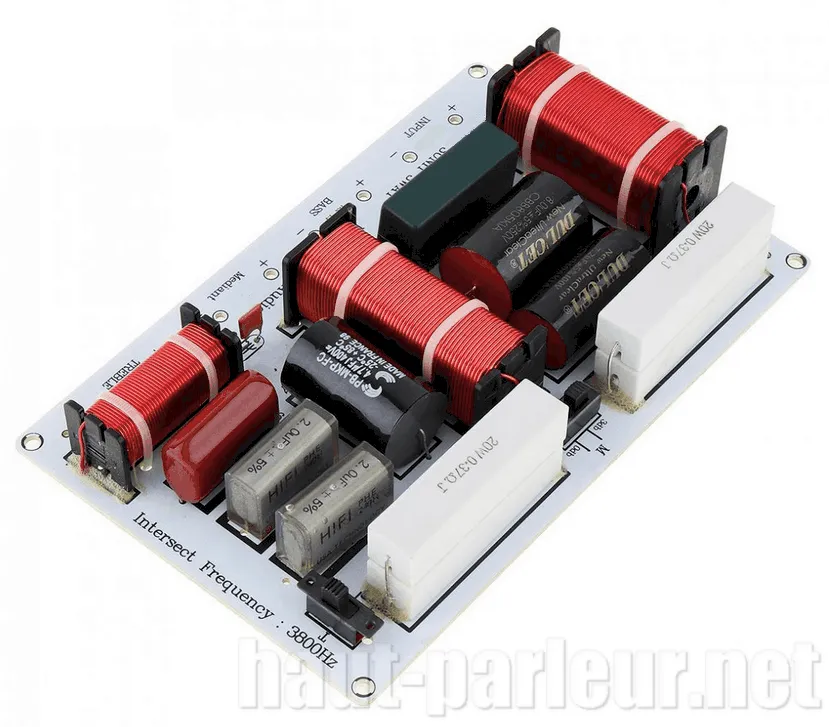

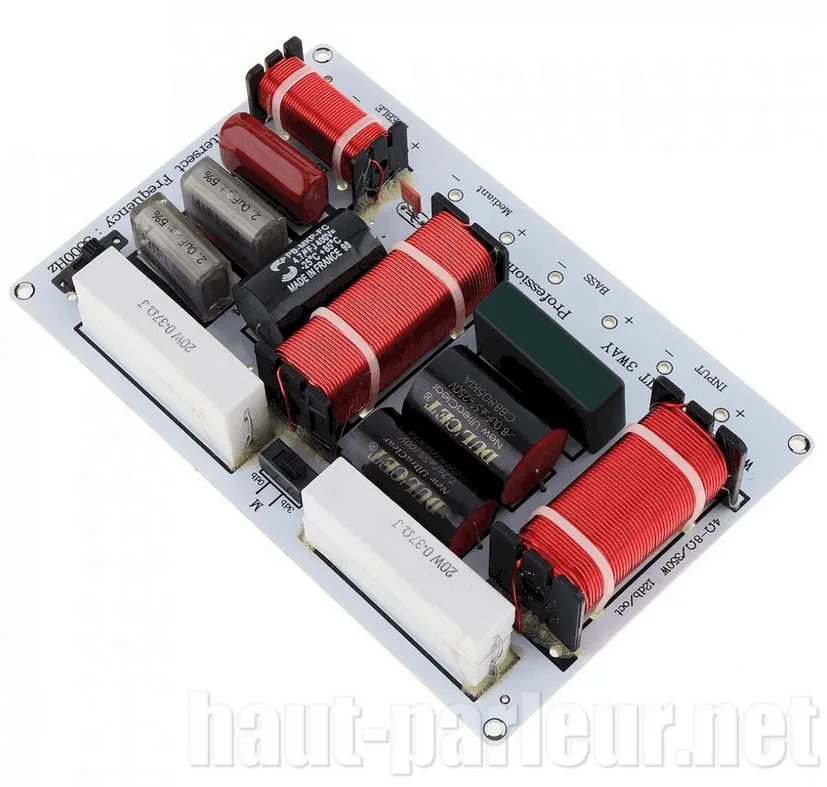

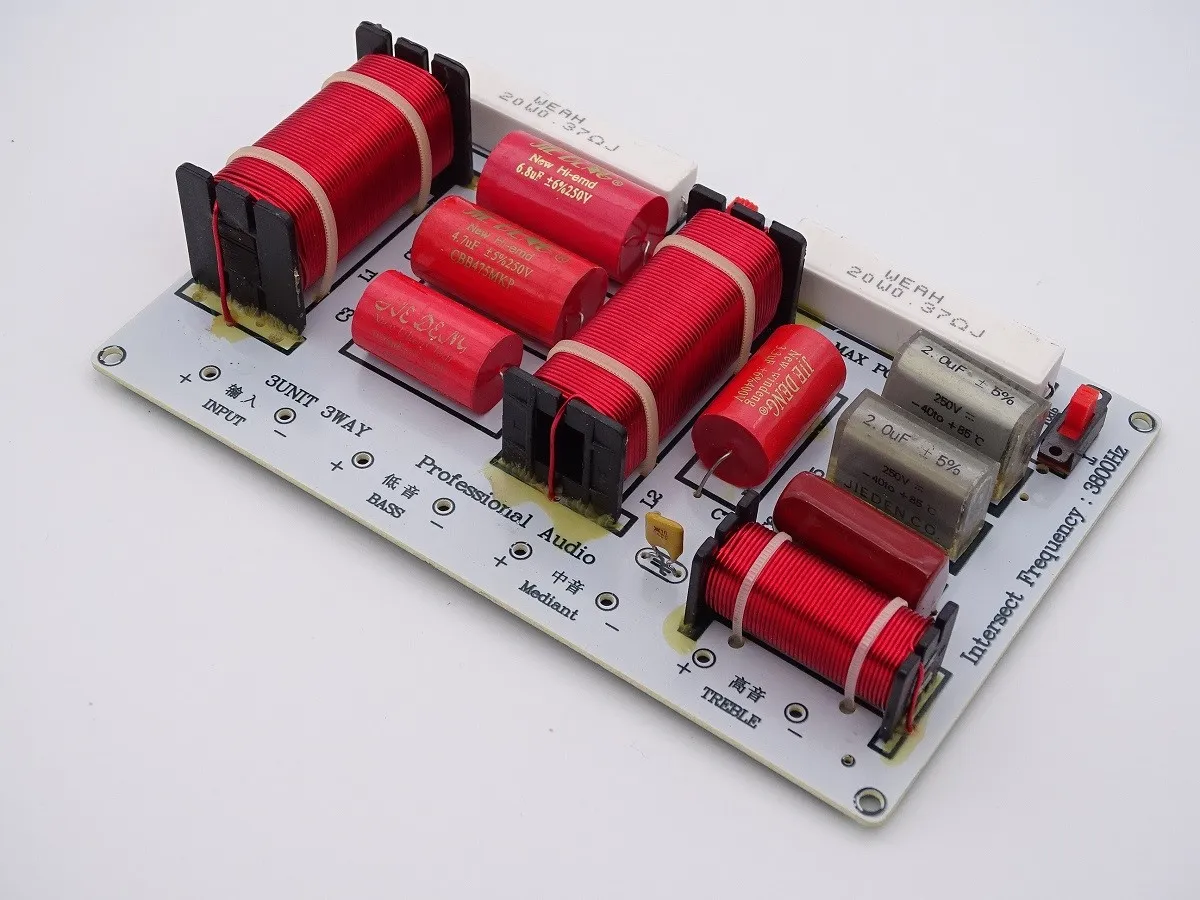

Filtre haut-parleur passif 3 voies 750Hz/3800Hz 4/8 ohms

Par sa qualité de construction, de ses composants, le choix des fréquences de croisement et sa puissance, ce filtre est un choix judicieux d'usage quasi universel

Filtre haut-parleur passif 3 voies avec protection automatique du tweeter. Fréquences de coupure 750Hz/3800Hz. Pour enceinte de 40 à 350 watts 4/8 ohms.
Commutateur d'atténuation du médium 0 ou -3 dB
Commutateur d'atténuation du tweeter 0 ou -3 dB
Protection automatique du tweeter

Le choix du technicien

Ce filtre est une valeur sûre.
Si vous hésitez entre plusieurs modèle, choisissez celui là !

Caractéristques

Fréquence de coupure : 750 Hz et 3800 Hz
Pour enceinte de 40 à 350 watts
Puissance max admissible 350 Watts
Impédance : 4-8 ohms (6 ohms)
Atténuation : 12 dB / octave
Dimensions : 18,0 cm x 11,2 cm
Poids net 0,442 kg

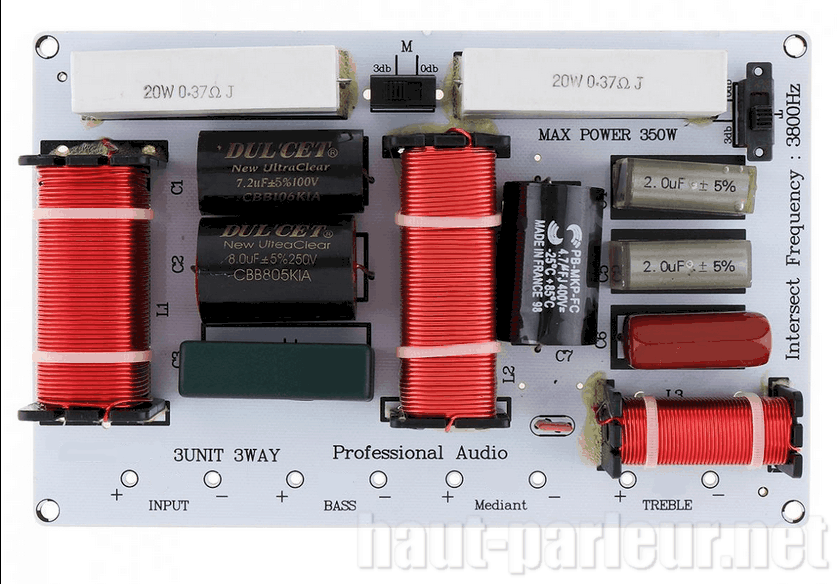

Branchement du filtre :

- INPUT - : Entrée -
- INPUT + : Entrée +
- BASS + : Sortie + du boomer
- BASS - : Sortie - du boomer
- MEDIANT + : Sortie + du médium
- MEDIANT - : Sortie - du médium
- TREBLE - : Sortie - du tweeter
- TREBLE + : Sortie + du tweeter

Pourquoi installer un filtre d'une puissance plus élevé que l'enceinte ?

Un filtre passif est constitué de différents éléments qui vont être traversé par le courant fourni par l'amplificateur.
Plus le filtre sera puissant, moins il opposera de résistance au courant qui va le traverser.
Par exemple les selfs composées avec du fil de cuivre de forte section, réduiront les pertes de courant. L'augmentation de la section du fil de cuivre se traduit par des selfs plus grosses, plus lourdes ... et plus chères.
Les condensateurs utilisés sont des MKP beaucoup plus performants et stables dans le temps que des condensateurs chimiques.
Les résistances utilisées sont plus grosses et dissipent donc mieux la chaleur.

Tous ces éléments font qu'un filtre surdimensionné permettra de diminuer les distorsions, et l'amplificateur travaillera dans de bien meilleurs conditions.
