Filtre haut parleur passif 2 voies 2600 Hz 6/8 ohms

Filtre haut-parleur 2 voies, fréquence de croisement 2,6 Khz, impédance 4 à 8 ohms. pour enceinte professionnelle équipée d'un boomer et de 2 tweeters.

Fiabilité à toute épreuve.

Branchement pour 1 boomer et 2 tweeters.

Fréquence de coupure 2600 Hz, puissance 300 watts
impédance 6-8 ohms.

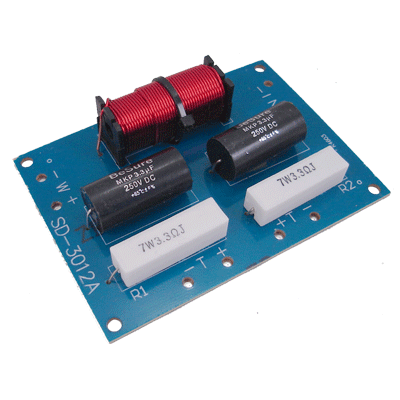

Filtre haut parleur 2 voies 2600 Hz SD-3012A

Filtre haut-parleur 2 voies de la gamme professionnelle.

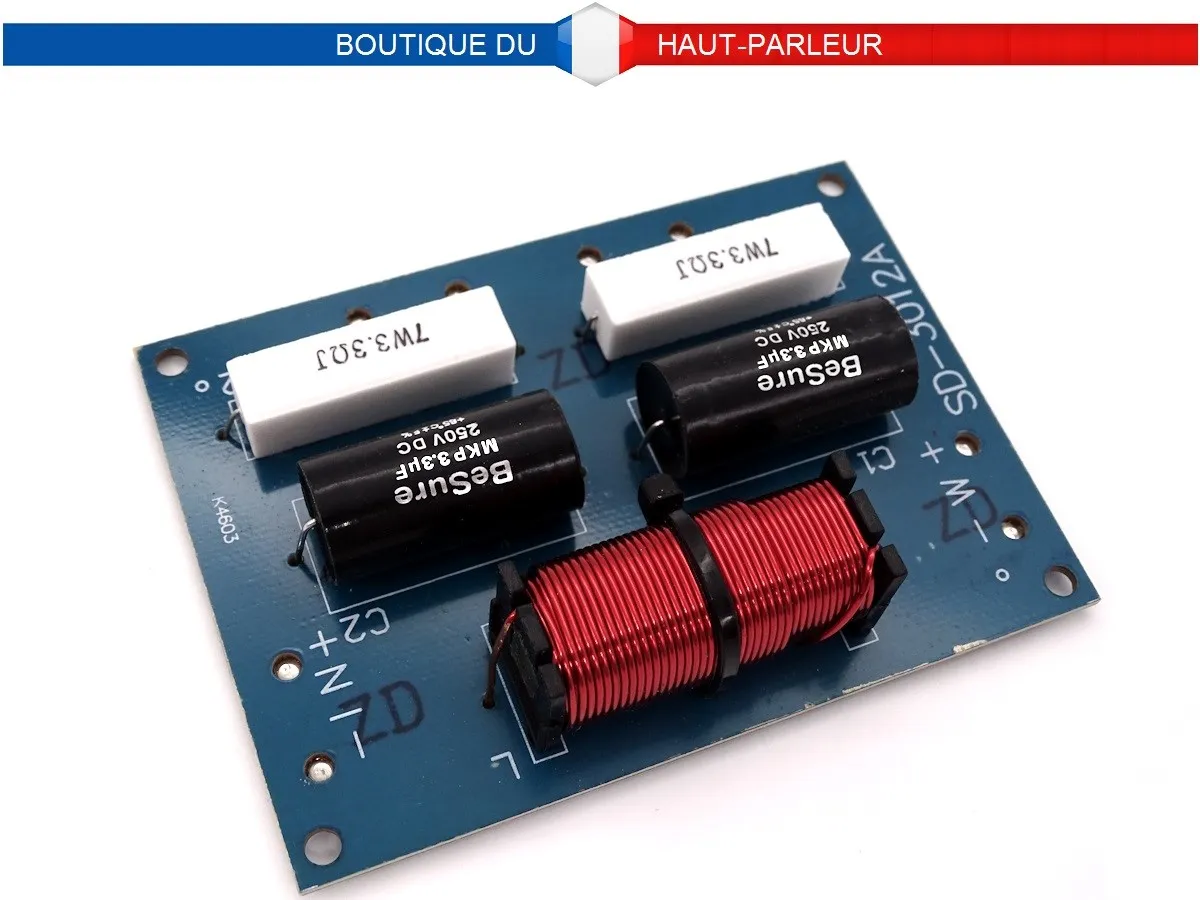

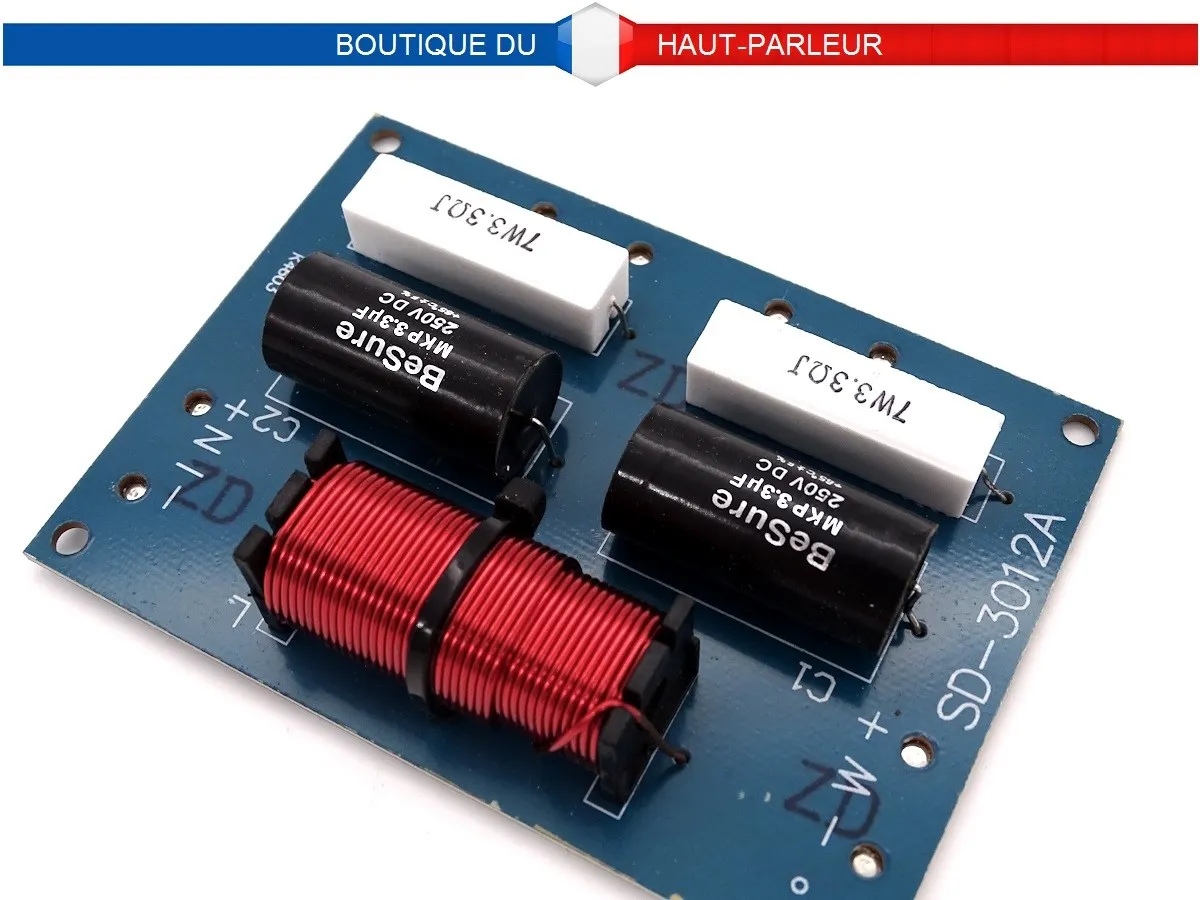

Ce filtre comporte des composants de haut qualité :
- 1 Self sur fer
- 2 condensateurs MKP
- 2 résistances cémentées.

On peut brancher 2 tweeters sur ce filtre.

Pourquoi installer un filtre d'une puissance élevé sur une chaîne HiFi d'une puissance modérée.

Un filtre passif est constitué de différents éléments qui vont être traversé par le courant fourni par l'amplificateur.
Plus le filtre sera puissant, moins il opposera de résistance au courant qui va le traverser.
Par exemple les selfs composées avec du fil de cuivre de forte section, réduiront les pertes de courant. L'augmentation de la section du fil de cuivre se traduit par des selfs plus grosses, plus lourdes ... et plus chères.
Les condensateurs utilisés sont des MKP beaucoup plus performants et stables dans le temps que des condensateurs chimiques.
Les résistances utilisées sont plus grosses et dissipent donc mieux la chaleur.

Tous ces éléments font qu'un filtre surdimensionné permettra de diminuer les distorsions, et l'amplificateur travaillera dans de bien meilleurs conditions..

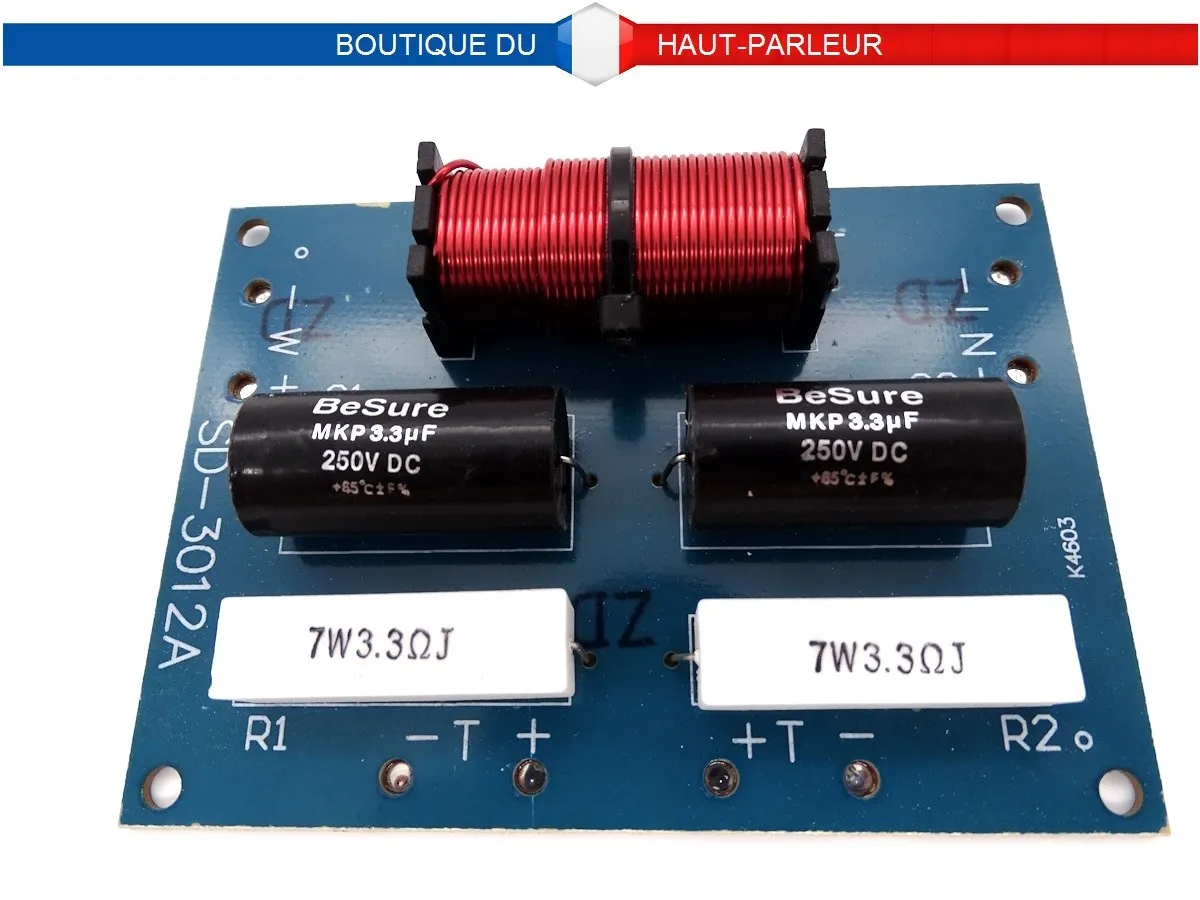

Branchement du filtre haut parleur 2 voies 2300 Hz SD-3012A

Voici le branchement de ce filtre :

• - IN - : Entrée -
• - IN + : Entrée +
• - W + : Sortie + du boomer
• - W - : Sortie - du boomer
• - T - : Sortie - du tweeter
• - T + : Sortie + du tweeter

Caractéristques du filtre haut parleur SD-3012A

• Fréquence de coupure : 2600 Hz
• Puissance admissible : 50/300 watts
• Impédance : 6/8 ohms
• Attébuation : 6 dB / octave
• Dimensions : 10,5 cm x 7,5 cm
• Poids du filtre : 122 grs
