Filtre haut parleur passif 2 voies 3500Hz 5/8 ohms

Filtre haut-parleur 2 voies fréquence de coupure 3500 Hz pour enceintes de 30 à 300 watts de 5 à 8 ohms. Crossover 300 watts boomer 5 à 8 ohms tweeter de 8 ohms.
Atténuation 12 dB /octave

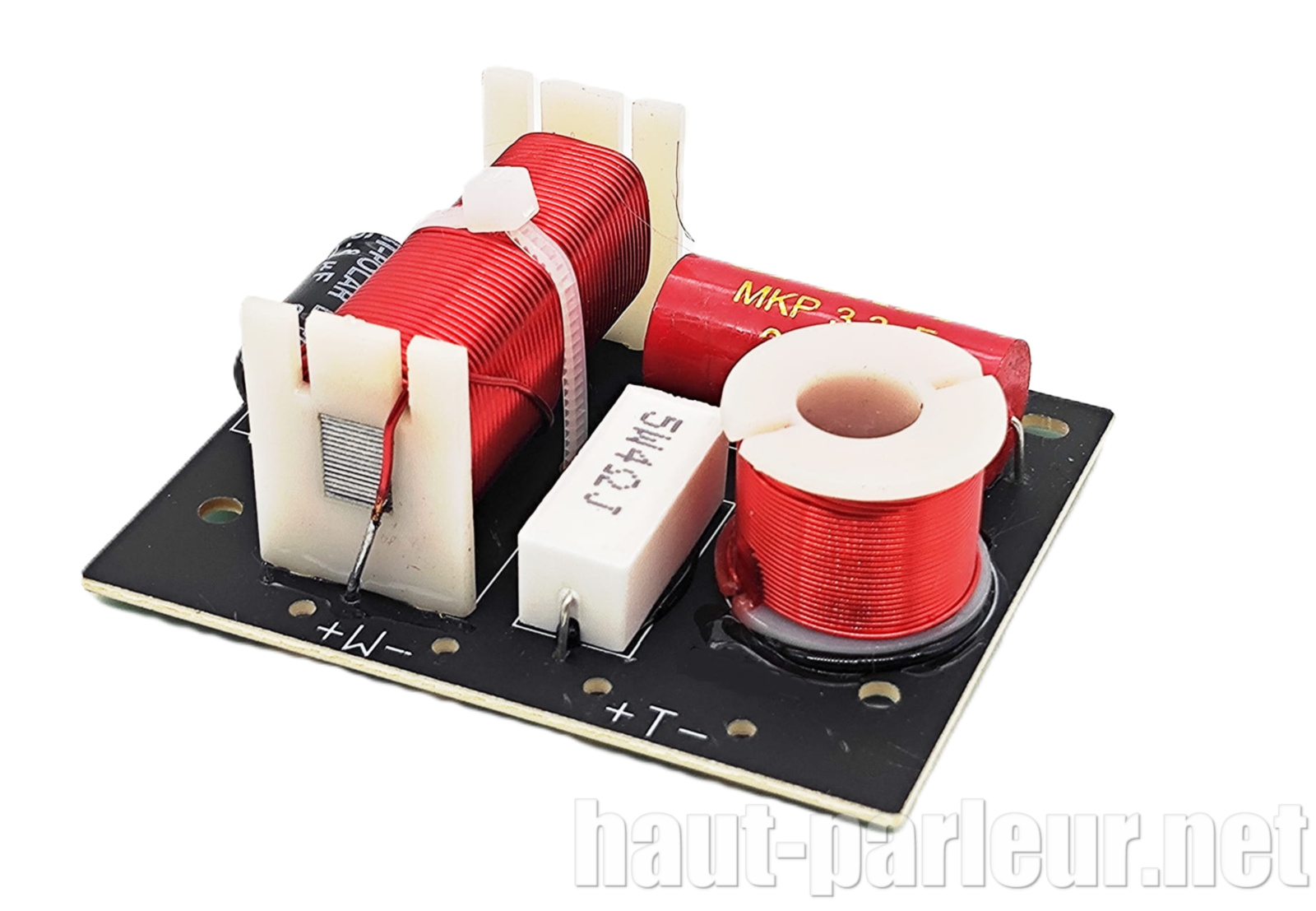

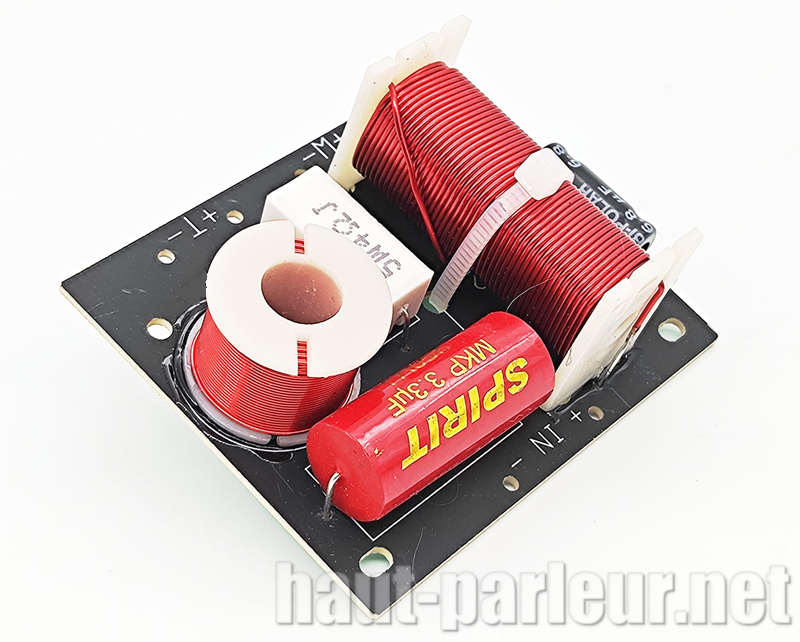

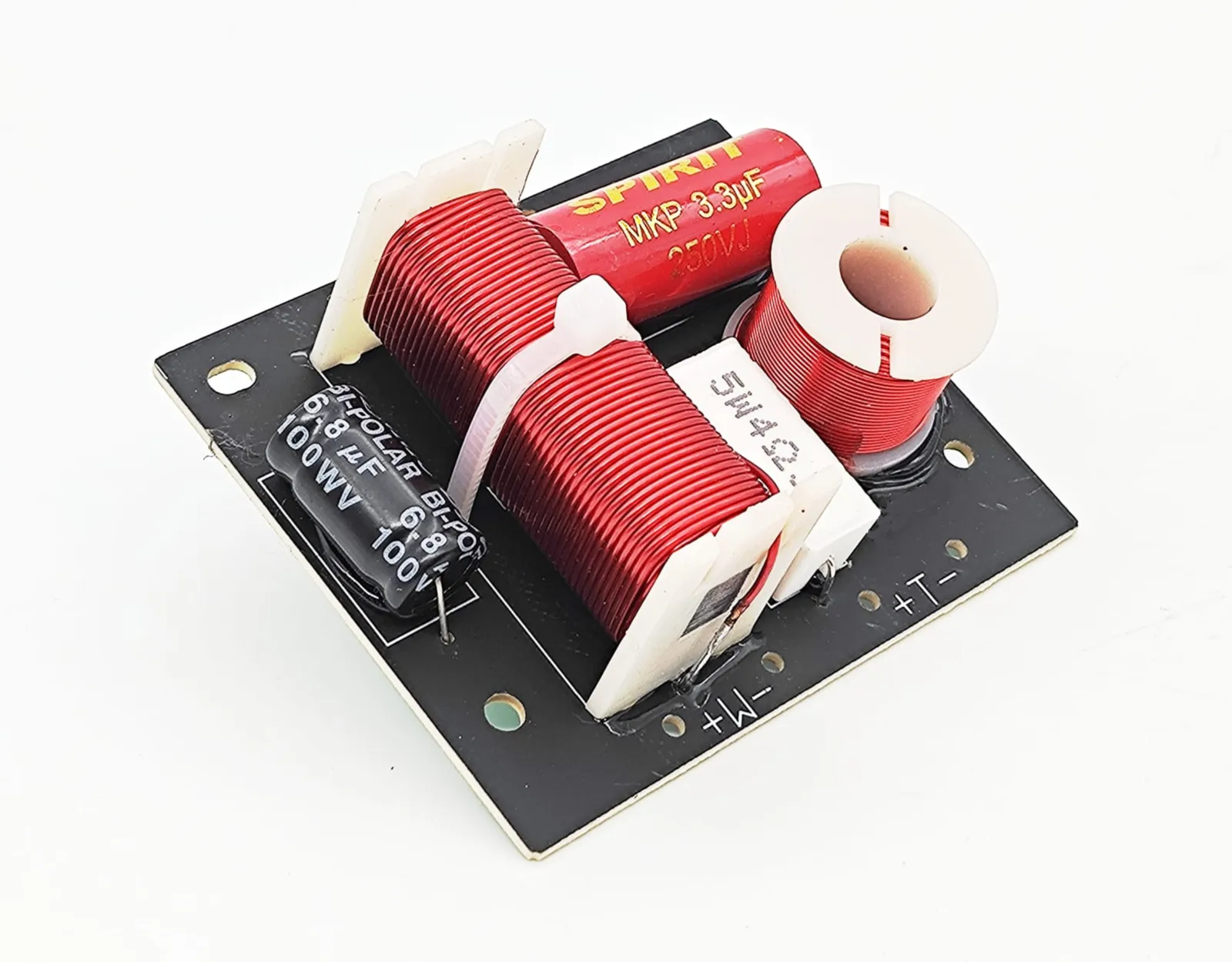

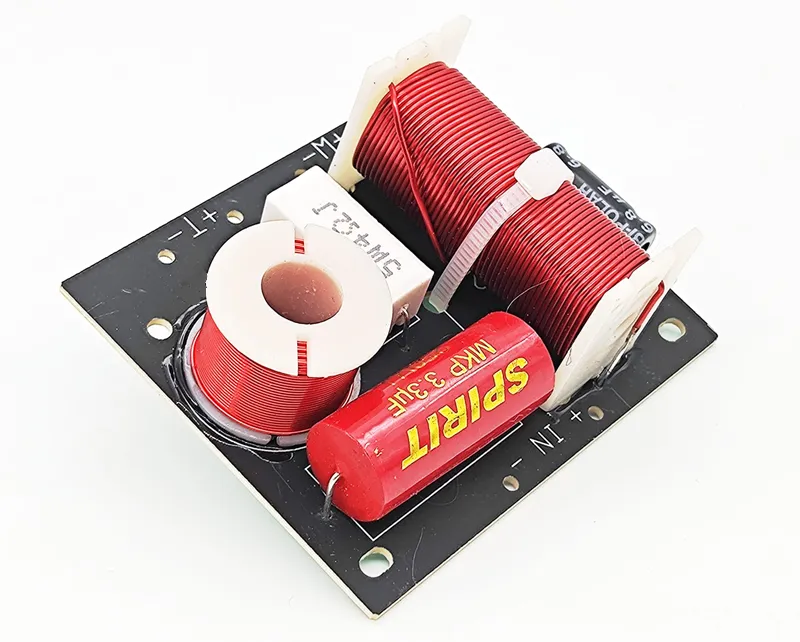

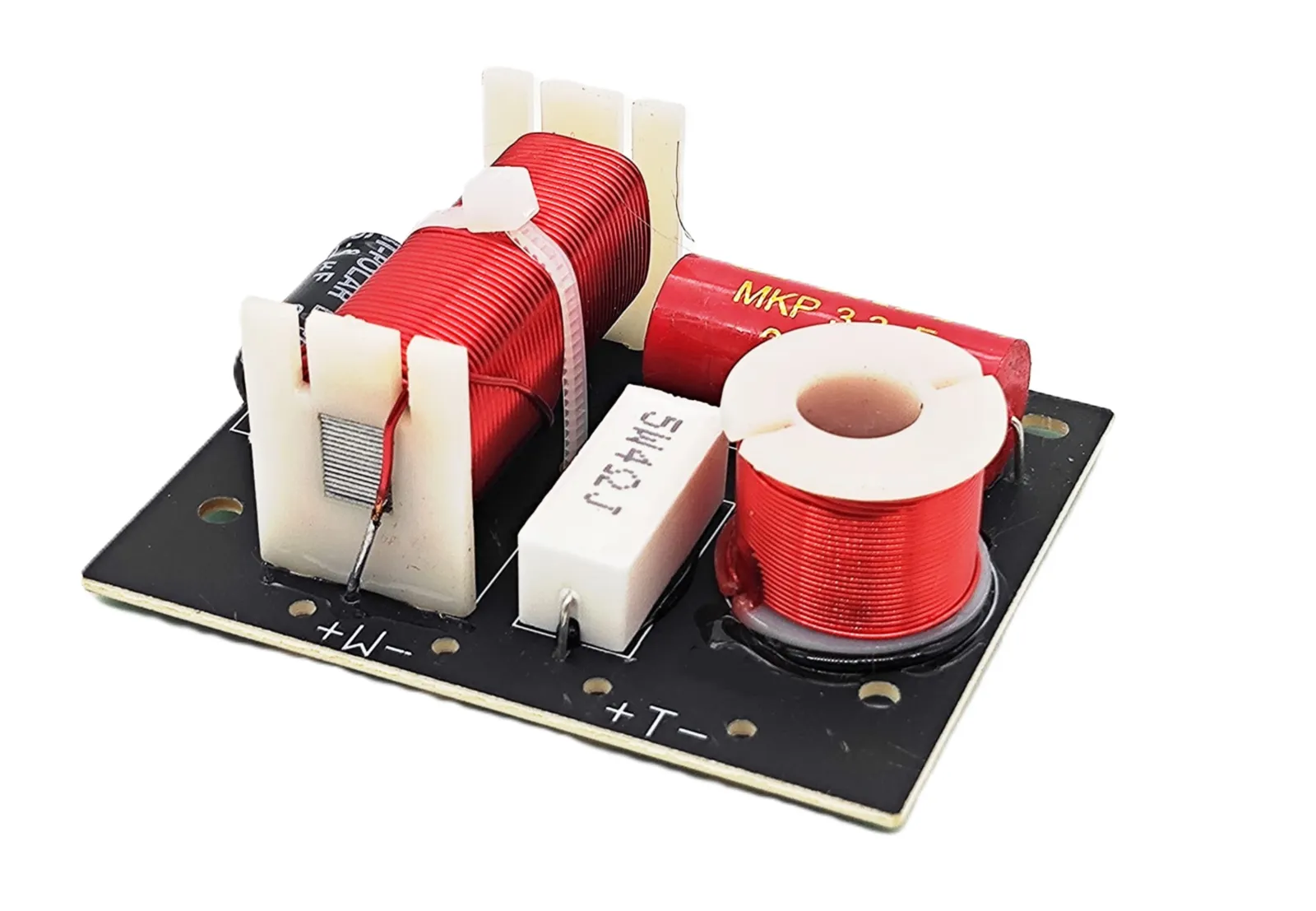

Ce filtre HiFi comporte des composants sélectionnés :

- 1 Self sur fer
- 1 Self
- 1 condensateur MKP
- 1 condensateur bipolaire
- 1 résistance cémentée

Branchements du FIltre passif 2 voies

- IN - : Entrée -
- IN + : Entrée +
- W + : Sortie + du boomer
- W - : Sortie - du boomer
- T - : Sortie - du tweeter
- T + : Sortie + du tweeter

Caractéristiques du filtre haut parleur

Nombre de voies : 1 Woofer + 1 tweeter
Fréquence de coupure : 3500 Hz
Impédance boomer (grave) : 5/8 ohms
Impédance tweeter (aigu) : 8 ohms
Puissance d'enceinte conseillée : de 30 à 300 watts.
Atténuation basse : 12 dB / octave
Atténuation aigu : 12 dB / octave
Dimensions : 70 mm x 58 mm
Poids : 0.094 kg

---

Pourquoi installer un filtre d'une puissance supérieure sur une chaîne HiFi d'une puissance modérée?

Un filtre passif est constitué de différents éléments qui vont être traversé par le courant fourni par l'amplificateur.
Plus le filtre sera puissant, moins il opposera de résistance au courant qui va le traverser.
Par exemple les selfs composées avec du fil de cuivre de forte section, réduiront les pertes de courant. L'augmentation de la section du fil de cuivre se traduit par des selfs plus grosses, plus lourdes ... et plus chères.
Les condensateurs utilisés sont des MKP beaucoup plus performants et stables dans le temps que des condensateurs électrolytiques.
La résistance utilisée est plus grosses et dissipe donc mieux la chaleur.

Tous ces éléments font qu'un filtre surdimensionné permettra de diminuer les distorsions, et l'amplificateur travaillera dans de bien meilleurs conditions.
