Les diaphragmes tweeter

Définition et fonction

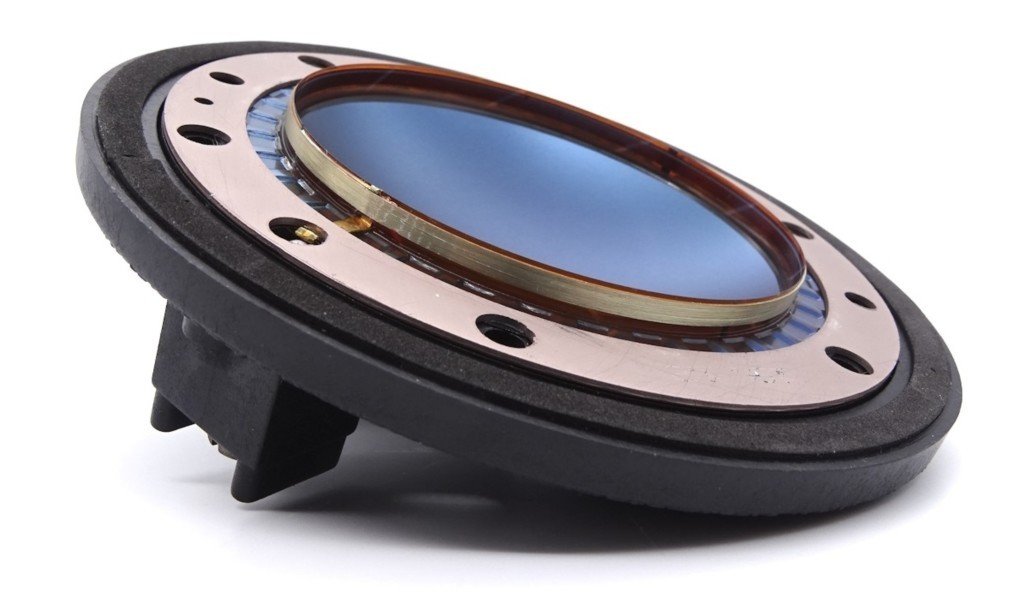

Le diaphragme de tweeter est l’élément vibrant du haut-parleur d’aigus (tweeter), chargé de restituer les hautes fréquences du spectre audio. Il transforme l’énergie électrique reçue via la bobine mobile en ondes sonores, assurant ainsi la clarté et la précision des aigus dans un système de reproduction sonore.

Matériaux courants

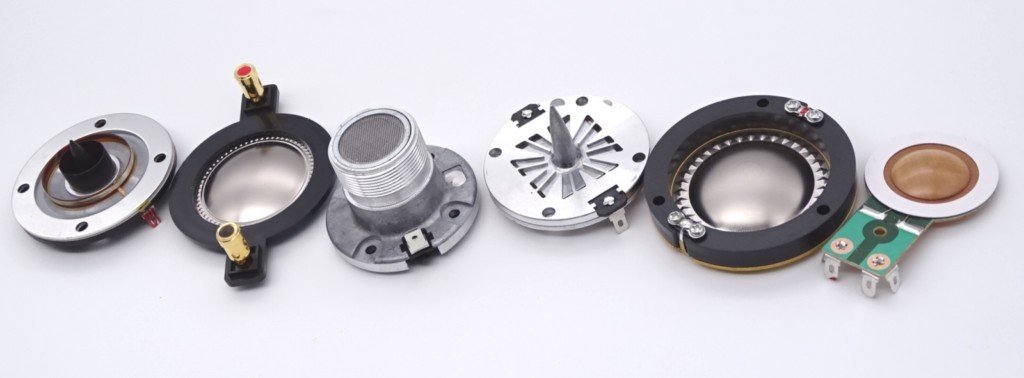

Les diaphragmes de tweeter peuvent être fabriqués à partir de différents matériaux, chacun ayant ses spécificités acoustiques :

• Soie : appréciée pour sa douceur et une restitution naturelle.

• Titane : réputé pour sa rigidité et sa capacité à monter très haut en fréquence, souvent utilisé dans les systèmes professionnels.

• Phénolique : offre une bonne résistance et une tonalité particulière, utilisé sur certains modèles vintage ou professionnels.

• Autres matériaux : aluminium, polymères, composites, etc.

Caractéristiques techniques

Les diaphragmes de tweeter se distinguent par plusieurs paramètres techniques :

• Diamètre de la bobine mobile (ex. : 19,4 mm, 25,4 mm).

• Impédance (généralement 8 ohms).

• Puissance admissible (ex. : 50–120 W pour certains modèles titane).

• Forme du dôme (dôme souple, dôme rigide, etc.).

Compatibilité et remplacement

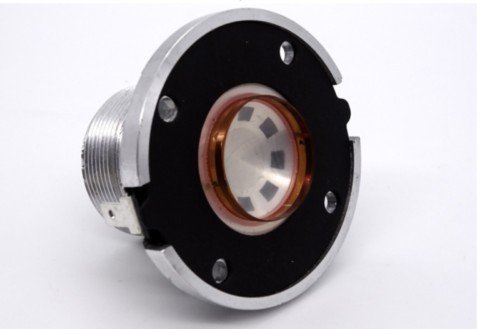

Le remplacement du diaphragme est une opération courante pour réparer un tweeter endommagé sans changer tout le haut-parleur. Il est crucial de choisir un modèle compatible avec la référence exacte du tweeter (marque, dimensions, impédance). La procédure de remplacement peut nécessiter des opérations de soudure, de centrage et de collage, et il n’existe pas toujours de montage standard.

Durée de vie et entretien

La durée de vie d’un diaphragme de tweeter dépend de l’utilisation, du niveau sonore et des conditions environnementales. Un diaphragme de qualité peut durer plusieurs années, mais des signes de distorsion ou de perte de clarté indiquent qu’il est temps de le remplacer pour maintenir une restitution optimale des aigus.

Résumé des points clés

• Le diaphragme est essentiel à la restitution des hautes fréquences.

• Plusieurs matériaux existent, chacun avec ses atouts.

• Le remplacement est une solution économique et technique pour prolonger la vie d’un tweeter.

• Toujours vérifier la compatibilité avant achat et installation.

Pour toute intervention, il est recommandé de se référer à la documentation technique du fabricant ou de consulter un spécialiste de la réparation de haut-parleurs.

1. Vérifiez la compatibilité avec votre tweeter

• Identifiez la référence précise de votre tweeter (marque, modèle, dimensions, impédance). Consultez le manuel ou les spécifications techniques de votre enceinte pour déterminer le modèle exact de membrane nécessaire.

• Privilégiez les membranes de rechange provenant de fabricants réputés pour garantir une restitution sonore fidèle et une durabilité optimale.

2. Tenez compte des caractéristiques techniques essentielles

• Impédance : Assurez-vous que l’impédance de la membrane (souvent 8 ohms) correspond à celle de votre système.

• Puissance admissible : La membrane doit pouvoir supporter la puissance délivrée par votre amplificateur sans risque de distorsion ou de casse.

• Sensibilité : Idéalement, la sensibilité du tweeter doit être égale ou supérieure à celle du haut-parleur grave/médium pour éviter un déséquilibre sonore.

• Fréquence de résonance (Fs) : Pour une coupure basse du filtre (ex. 2600 Hz), choisissez une membrane avec une fréquence de résonance suffisamment basse (<1000 Hz pour une coupure à 12 dB/octave).

3. Choisissez le matériau en fonction de vos préférences sonores

• Tissu imprégné : Sonorité douce et naturelle, très répandu en Hi-Fi domestique.

• Aluminium : Son précis, dynamique, souvent utilisé avec ferrofluide pour amortir les résonances.

• Titane : Sonorité brillante, grande rigidité, apprécié en sonorisation professionnelle.

• Autres matériaux : Béryllium, composites, chacun avec ses spécificités acoustiques.

4. Pensez à l’intégration avec le filtre

• Le filtre de votre enceinte influence fortement le rendu du tweeter. Veillez à ce que la nouvelle membrane s’intègre bien au filtrage existant, surtout si la fréquence de coupure est basse.

• Si nécessaire, ajustez les résistances d’atténuation ou corrigez l’impédance pour optimiser la courbe de réponse.

5. Facilité de remplacement

• Optez pour une membrane dont le montage est compatible avec votre tweeter, pour un remplacement rapide et sans modification importante

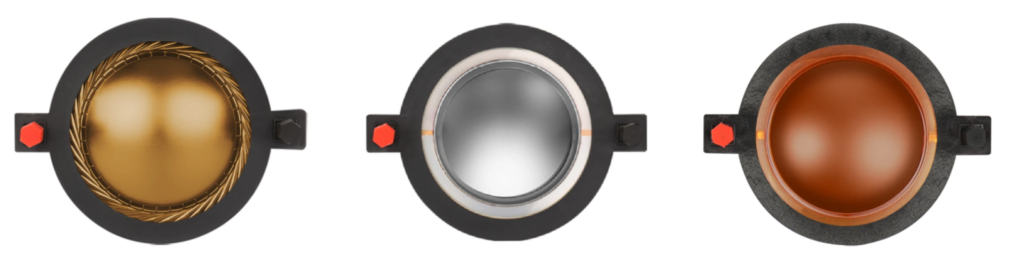

La matière de la membrane d’un tweeter influence directement le son produit par le haut-parleur, car elle conditionne la rigidité, la masse, la linéarité et la réponse en fréquence du tweeter.

• Rigidité et inertie : Une membrane rigide et légère permet un déplacement rapide et précis, essentiel pour reproduire fidèlement les hautes fréquences. Par exemple, des matériaux comme le béryllium ou le titane sont très rigides et légers, ce qui améliore la linéarité et la capacité à monter en fréquence sans distorsion. En revanche, une membrane plus lourde ou moins rigide (comme la soie ou certains polymères) peut avoir une réponse plus douce mais moins précise dans les aigus.

• Linéarité et modes vibratoires : La membrane doit idéalement se comporter comme un piston parfait. En pratique, elle peut vibrer à différentes fréquences propres, ce qui crée des résonances et des distorsions. Le choix du matériau influe sur ces modes vibratoires, leur fréquence et leur amplitude, affectant ainsi la clarté et la pureté du son.

• Signature sonore : Chaque matériau apporte une coloration différente. Par exemple, les membranes en tissu imprégné offrent un son plus doux et naturel, tandis que celles en aluminium ou titane ont un son plus brillant et dynamique. Le béryllium est souvent considéré comme le plus neutre et précis, mais coûteux.

• Efficacité et rendement : La masse et la rigidité influencent aussi le rendement du tweeter. Une membrane plus légère nécessite moins d’énergie pour vibrer, ce qui peut augmenter la sensibilité du tweeter et améliorer la dynamique sonore.

En résumé, le matériau de la membrane tweeter est un compromis entre légèreté, rigidité, linéarité et signature sonore, qui détermine la qualité et le caractère des hautes fréquences restituées par le tweeter

La légèreté de la membrane d’un tweeter améliore significativement la réponse en haute fréquence. Une membrane légère nécessite moins d’énergie pour se déplacer rapidement, ce qui permet de reproduire plus fidèlement et efficacement les aigus. Cette faible masse mobile favorise une excellente réactivité, réduit l’inertie et limite la distorsion, car la membrane peut suivre plus précisément les variations rapides du signal audio.

Par exemple, l’utilisation de matériaux ultralégers comme le graphène permet d’augmenter l’efficacité et la rapidité de la membrane, ce qui se traduit par une meilleure restitution des détails et une extension plus élevée dans les hautes fréquences. En résumé, plus la membrane est légère, plus la réponse en haute fréquence est rapide, précise et détaillée.
