Les filtres Haut-Parleur passifs

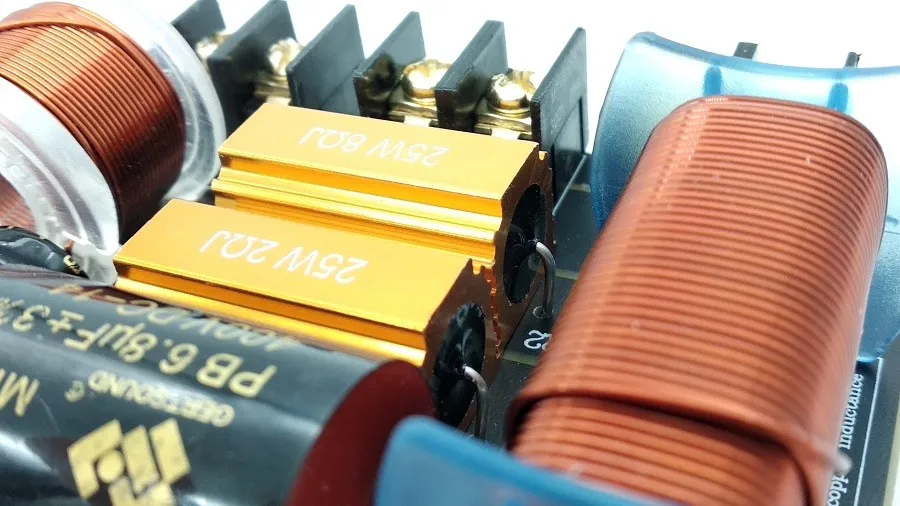

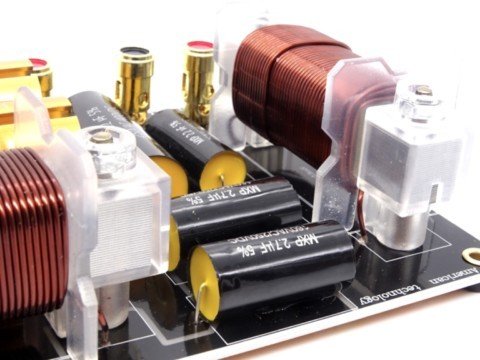

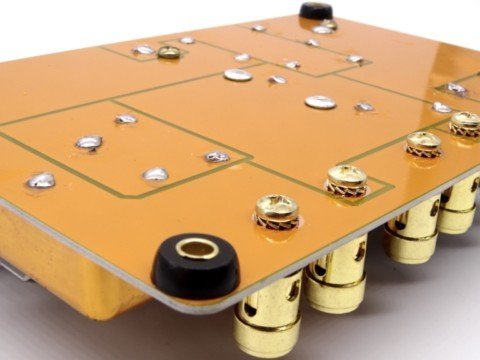

Fonctionnement combiné des résistances, condensateurs et inductances dans un filtre passif
Les filtres passifs pour haut-parleurs utilisent trois composants principaux : résistances, condensateurs et inductances (bobines). Chacun joue un rôle spécifique et leur combinaison permet de sélectionner ou d’atténuer certaines fréquences du signal audio.
Rôle de chaque composant
Résistances : Elles contrôlent le flux du courant et influencent la réactivité du filtre. En association avec les autres composants, elles déterminent la fréquence de coupure et amortissent les résonances indésirables.

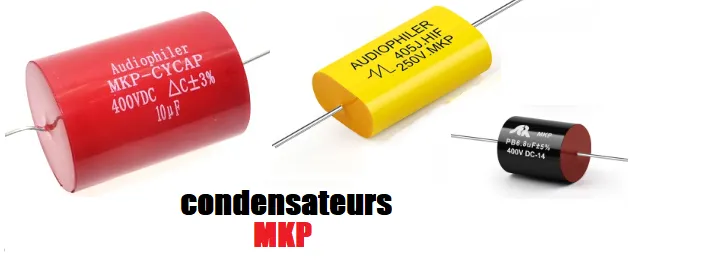

Condensateurs : Leur impédance diminue quand la fréquence augmente. Ils laissent donc passer facilement les hautes fréquences et bloquent les basses. Placés en série, ils créent des filtres passe-haut ; en parallèle, ils participent à des filtres passe-bas ou à la création de circuits résonants.

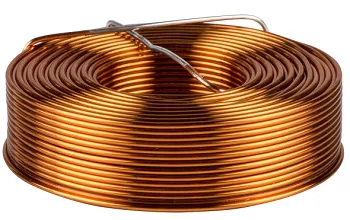

Inductances : Leur impédance augmente avec la fréquence. Elles laissent passer les basses fréquences et bloquent les hautes. En série, elles forment des filtres passe-bas ; en parallèle, elles participent à des filtres passe-haut ou à des circuits résonants.
Comment fonctionnent-ils ensemble ?
Filtre passe-bas : Une bobine en série avec le haut-parleur laisse passer les basses fréquences et atténue les hautes. On peut ajouter une résistance pour ajuster la fréquence de coupure et amortir la réponse.
Filtre passe-haut : Un condensateur en série laisse passer les hautes fréquences et bloque les basses. Là encore, la résistance permet de définir précisément la fréquence de coupure et d’éviter des pics de résonance.
Filtres d’ordre supérieur : En associant plusieurs composants (par exemple, une bobine en série suivie d’un condensateur en parallèle), on obtient des filtres plus sélectifs, capables de mieux séparer les bandes de fréquences (filtres du second ordre ou plus).
Diviseur de tension : Les filtres fonctionnent souvent selon le principe du diviseur de tension, où la combinaison d’impédances variables (résistance, capacité, inductance) module la tension appliquée au haut-parleur selon la fréquence du signal

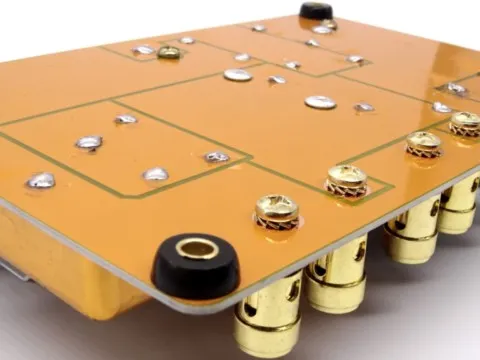

Risque de détérioration des haut-parleurs
Un filtrage inadapté a plusieurs conséquences négatives sur la qualité sonore d’un système de haut-parleurs :
Distorsion et coloration du son
Un filtre mal choisi ou mal réglé peut introduire de la distorsion, notamment autour de la fréquence de coupure. Cela se manifeste par des irrégularités dans la réponse en fréquence, des pics ou creux, et une coloration du signal qui rend le son moins naturel.Perte de clarté et déséquilibre tonal
Si la séparation des bandes de fréquences n’est pas correcte, certaines fréquences peuvent être atténuées ou exagérées, provoquant un déséquilibre tonal. Cela se traduit par un manque de clarté, un son brouillon, ou au contraire trop agressif, notamment dans les voix ou les instruments.Effets de phase et pré-ondulation
Un mauvais filtrage peut causer des problèmes de phase, notamment une pré-ondulation audible à la fréquence de coupure. Cela affecte la précision de la restitution sonore et peut rendre le son métallique, dur ou artificiel.Manque de naturel et perte des détails
Lorsque le filtrage n’est pas adapté, les harmoniques et les détails du signal original peuvent être altérés ou perdus, ce qui nuit à la fidélité de la reproduction sonore. Les voix et instruments peuvent alors sembler plats ou manquer de présence.
En résumé, un filtrage inadapté dégrade la restitution sonore globale, en introduisant distorsion, déséquilibre, problèmes de phase et perte de naturel, ce qui nuit à l’expérience d’écoute et à la fidélité du système
Quels sont les risques d’utiliser un mauvais type de filtre pour mes haut-parleurs
Utiliser un mauvais type de filtre pour vos haut-parleurs comporte plusieurs risques, tant pour la qualité sonore que pour l’intégrité des transducteurs :
Risque de détérioration des haut-parleurs
Si un tweeter (haut-parleur d’aigus) reçoit des basses fréquences faute de filtre passe-haut adapté, il risque d’être endommagé, car il n’est pas conçu pour supporter l’énergie des basses. De même, envoyer des aigus à un woofer via un filtre passe-haut inadapté n’a aucun intérêt acoustique et peut générer des distorsions.Dégradation de la qualité sonore
Un filtrage inadapté entraîne une mauvaise séparation des bandes de fréquences, ce qui provoque des recouvrements ou des manques dans la réponse en fréquence. Cela se traduit par un son déséquilibré, des distorsions et une perte de clarté.Perte d’efficacité et de rendement
Un filtre mal choisi peut faire travailler un haut-parleur en dehors de sa plage optimale, ce qui réduit son rendement et peut entraîner une surchauffe ou une usure prématurée.Effets indésirables sur la phase et la sommation
Une mauvaise association de filtres (par exemple, absence de sommation correcte entre passe-haut et passe-bas) peut entraîner des problèmes de phase, de pré-ondulation et des artefacts très audibles, surtout autour de la fréquence de coupure.Protection insuffisante
Les filtres servent aussi de protection, notamment pour les tweeters, contre les erreurs de câblage ou de réglage. Sans filtre approprié, les haut-parleurs les plus fragiles restent exposés à des signaux destructeurs.
En résumé, choisir le mauvais type de filtre expose vos haut-parleurs à des risques mécaniques, électriques et acoustiques, tout en dégradant la restitution sonore globale du système
